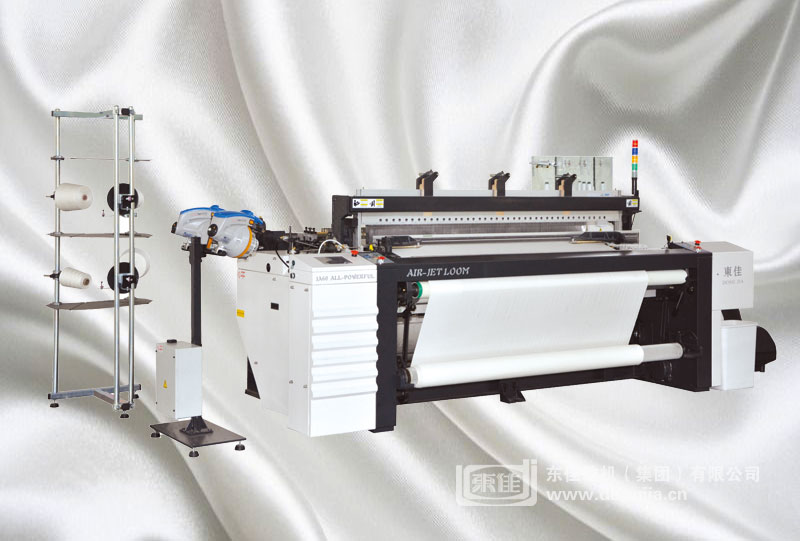

JA60型噴氣織機簡介：
為順應市場發展潮流，滿足客戶對織機產品高品質、多樣化的要求，東佳團隊本著“駕馭常規，鑄就創新”的理念，精心打造并推出更高速、更穩定、更節能的JA60系列噴氣織機。該機型高度機電一體化，在高速化、低振動、省能源、省人力等方面表現得更加卓越,適用于織造從一般服裝面料到牛仔布、毛料以及玻璃纖維、輪胎基布、氣囊布等各種工業材料，作為新一代的織造設備將擁有巨大的發展?jié)摿Α?br /> 已經取得六項國家專利，其中一項為國家發明專利，其余為實用新型專利。詳細如下：
噴氣織機的積極松經裝置：2016201701215
一種卷取壓輥抬起裝置： 2016201701107
一種噴氣織機的氣動折入邊裝置：2016201696448
噴氣織機的打緯機構：2016201698829
噴氣織機的墻板：2016201698706
一種噴氣織機：2016101261826（發明專利）
更智能
采用高可靠性的觸摸屏和新型通信技術、以及高度機電一體化的引入使整機實現了高度智能化。
更高效
新型的整體式墻板、具有良好平衡性能的打緯機構以及出色的引緯系統相輔相成，可適用于不同的紗支，同時實現高速度、低振動和高品質的織造。
更便捷

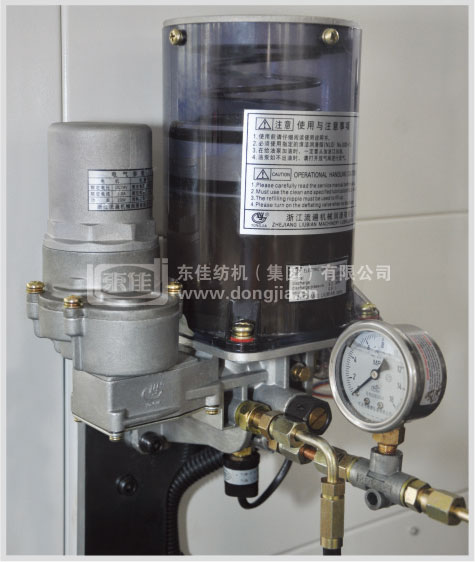

設計過程中充分考慮工人操作的便捷性，外置式松經裝置、自動集中供油、友好的人機界面等使其更具人性化，體現了織機使用過程中的優越性。
更節能
配置新型節能引緯系統，縮短空氣路徑，提高了噴射靈敏度；副噴電磁閥采用一拖二方式控制副噴嘴，可以縮短副噴嘴的噴射時間。以上幾種優化改進，大大降低了空氣消耗。

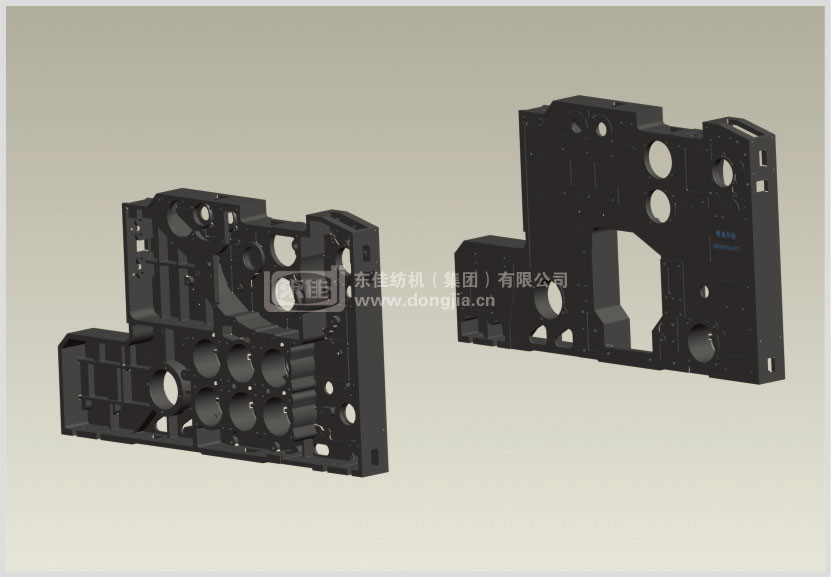

更穩定的新型機架
創新設計的整體式墻板，配合高剛性的撐檔和中間支撐，構成超高強度機架，使織機在高速運轉時保持低振動。整體式墻板已經申請國家專利（專利號：2016201698706）

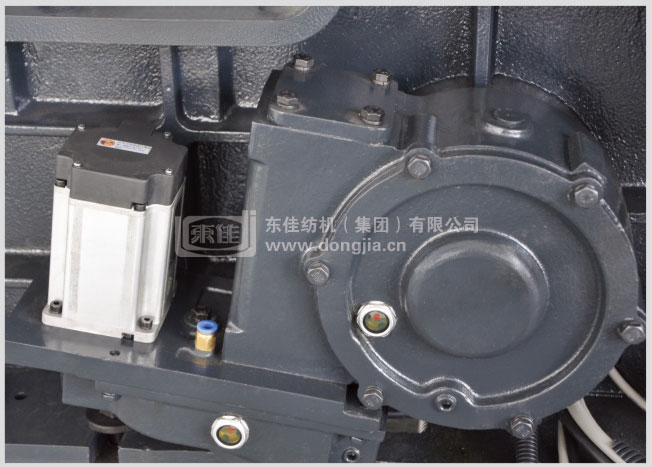

更有效的剎車制動裝置
采用雙剎車盤電磁制動裝置，實現了織機的精確定位，從而有效防止停車檔的產生，有利于提高織物的質量（該裝置正在申請國家專利）。

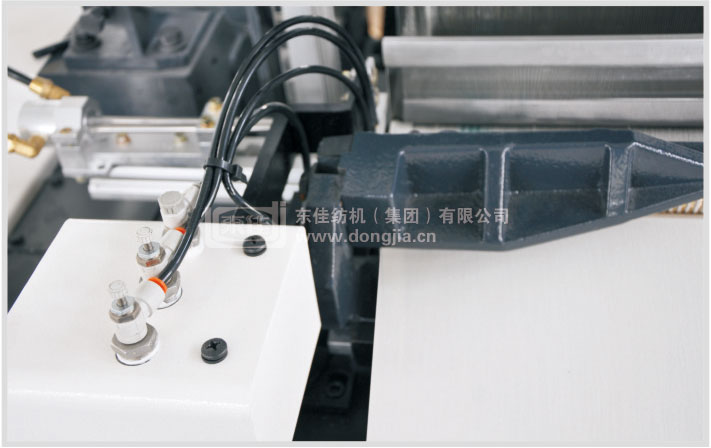

更加便捷的外置式可調松經機構
配置外置式松經機構，使操作更加簡單、方便；帶有刻度標識的偏心裝置可使松經量在0-6mm之間任意調整，滿足更多織物的需要。該機構已經申請國家專利，專利號：2016201701215

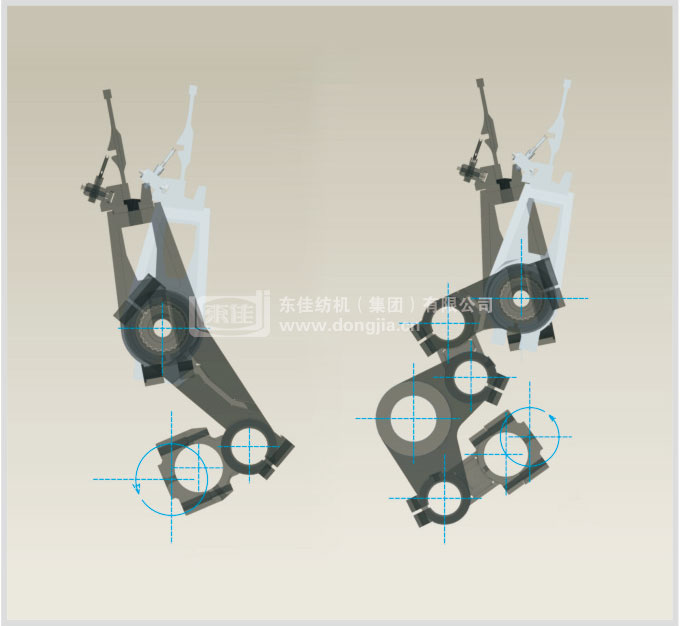

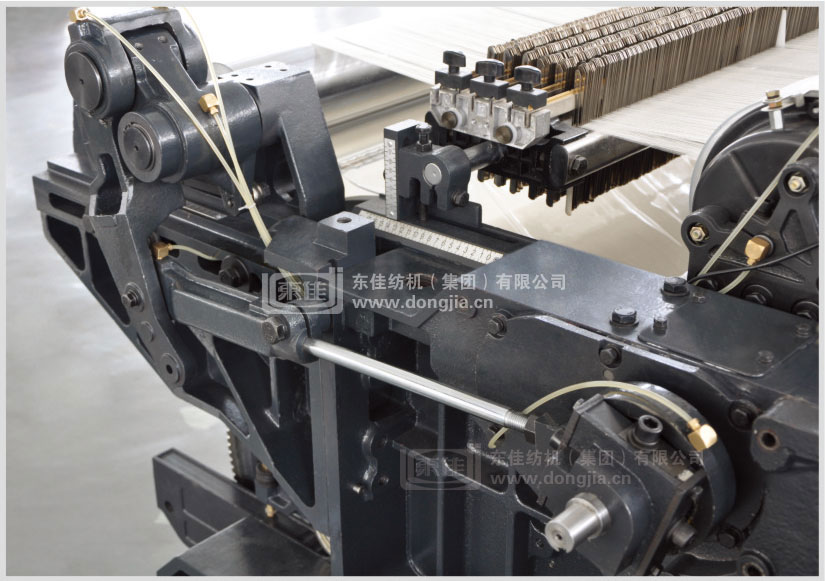

更具平衡性能的打緯機構
借助Pro/E等三維軟件，對打緯機構進行動態的受力分析和慣量分析，采取偏心設計，在保證平衡的前提下，盡量減小打緯組件的運動慣量，使織機高速運轉時保持低振動。該機構已經申請國家專利，專利號：2016201698829
更節能的新型引緯系統
用戶可以選擇配置副噴電磁閥控制副噴嘴采用一拖一的方式，可以減少副噴嘴的噴射時間，從而能進一步節省耗氣量。

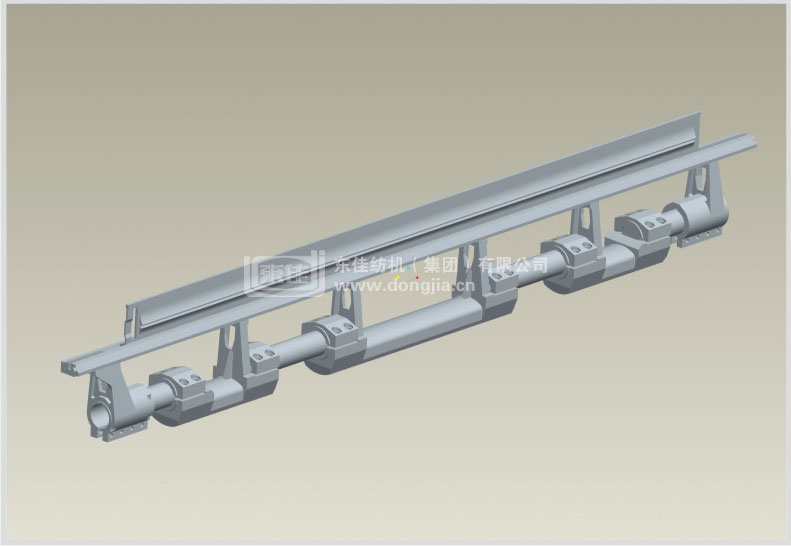

雙后梁機構:
在感應梁后面增加一根固定梁, 能保持紗線對感應梁的壓力角不變，可使紗線從滿軸到空軸張力保持均勻恒定，保證織物的產品質量。并且設計R圓弧支撐，方便換經軸時放置固定后梁。

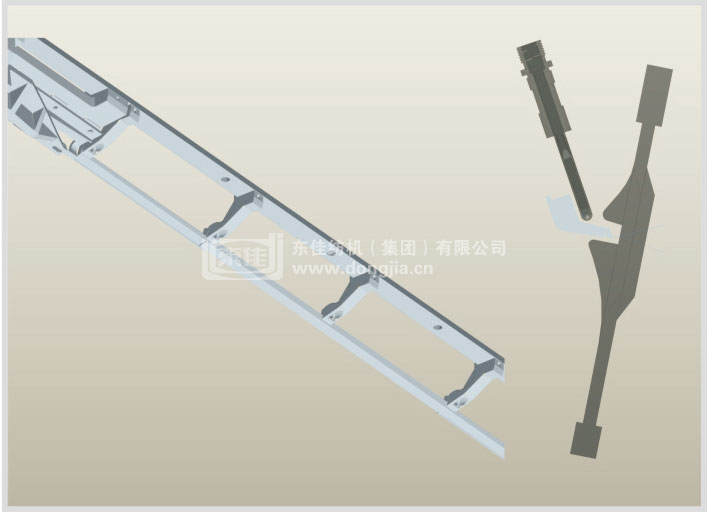

可調式托布板：
采用可調式托布板可以根據織物筘幅調整托布板的長度，不用截?cái)嗤胁及?，可以大大縮短改機時間； 該托布板可 以延伸到筘槽內，距織口的距離與邊撐相比差別不大，同樣可以起到支撐作用，適用于絕大多數織物的織造。此機構作 為用戶的選擇配置（還裝置正在申請國家專利）。

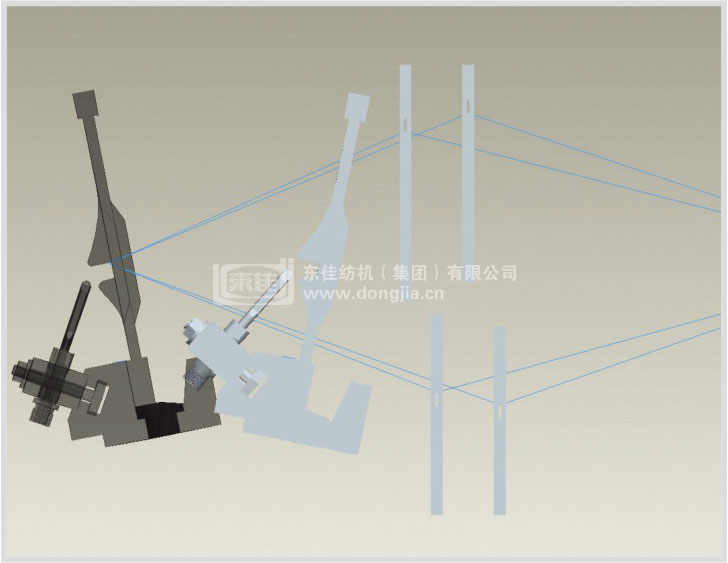

清晰的開口：
在保證開口量的同時，綜框位置盡可能靠近織口，可以使開口更加清晰。為提高織機高速運轉時的穩定性，優化設 計經位置線，縮短打緯動程。通過以上優化設計，可以更加節省電力消耗。

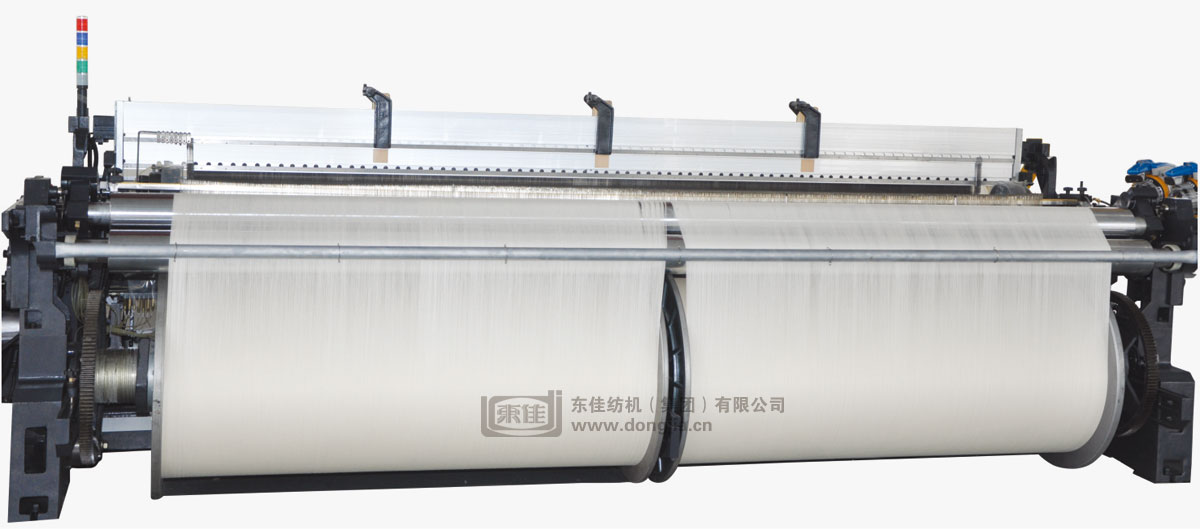

雙送經裝置：
為了滿足某些織布廠漿紗和整經的需要，開發出了左右雙織軸機構，實現了寬幅及雙開幅織物的織造。左右絞邊和 左右剪刀等傳動機構均可根據筘幅的不同進行左右對稱調整，兩側均采用伺服電機分別控制左右經軸的傳動，可以保證 左右經軸上的經紗張力均勻、一致，提高織物品質。

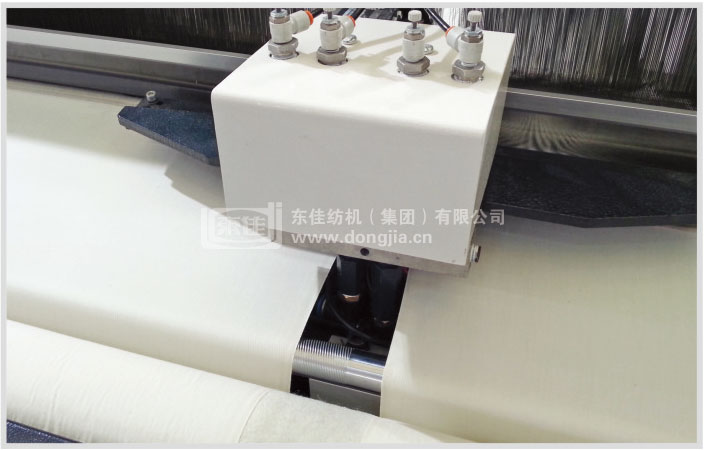

氣動折入邊裝置：
電子控制的氣動折入邊裝置，直接將緯紗的紗尾織入布邊，實現織物光邊織造。由于采用電磁控制氣流來實現 布邊緯紗頭的折入，因此可以實現高速織造。不僅可以配置單幅織物需要的左右折入邊裝置，也 可以配置中間折入邊 裝置，實現雙幅或多幅光邊織物的織造。該機構選配電子剪刀機構，可以減少機械傳 動，使操作更加簡單、快捷。

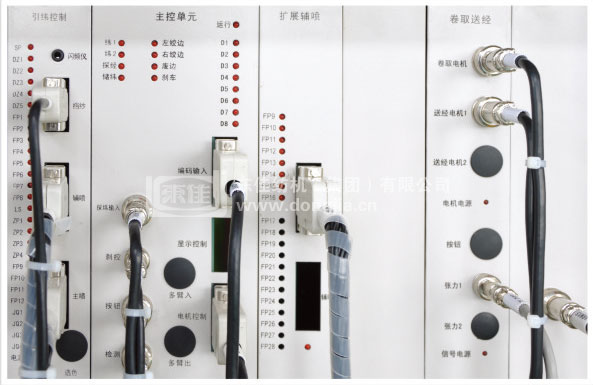

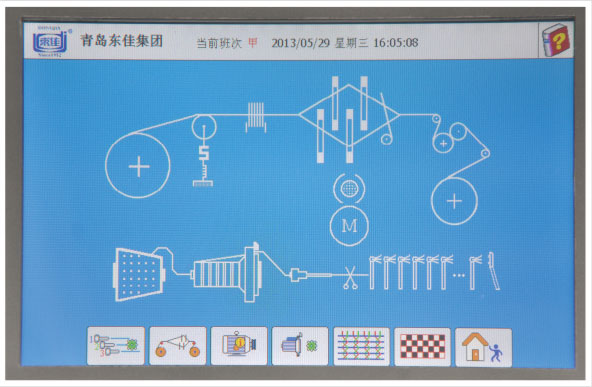

新型電控系統:
配大屏幕彩色液晶觸摸屏, 人性化界面,可將織機運轉狀態、故障原因分析、織造工藝參數等信息顯示在屏上，操作方便；配有USB通訊接口，可將各種設定參數輸入到其它織機中?？椩鞂?dǎo)航系統隨時對織機工作狀態進行監控，針對織機條件和織物工藝，可設定較佳工藝參數，進一步提高了織機的防停車檔功能。

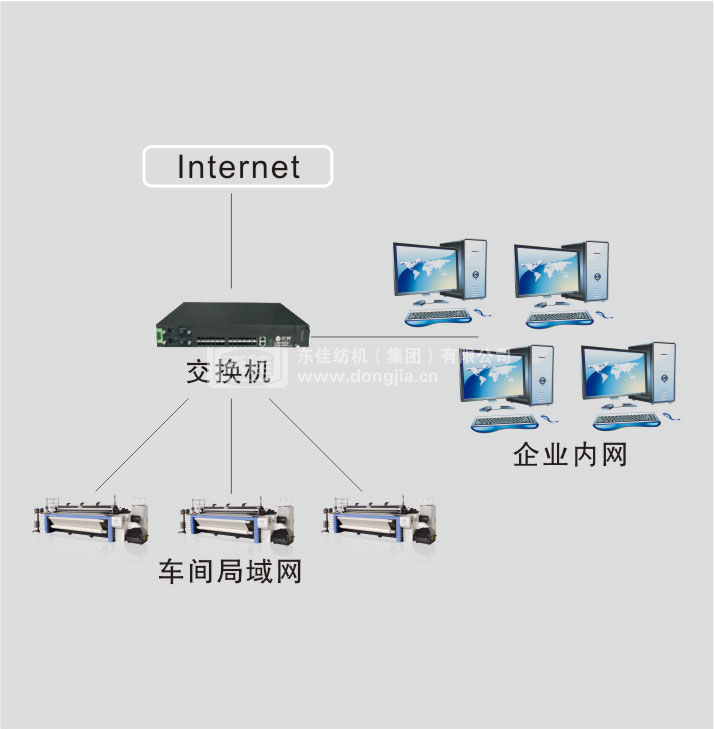

網絡化工廠和遠程技術的應用
將織機和工廠內部以太網聯接，實現織機雙向通訊，方便工藝參數的傳遞。同時也能實現織機與計算機之間的通 訊，方便數據采集，甚至能通過互聯網訪問織機終端，實現遠程控制與診斷，為實現數字化、網絡化工廠提供了基礎。

技術參數：

項目	規 格	選配件
筘幅	公稱筘幅：190、210、230、250、260、280、340、360cm
	有效筘幅：公稱筘幅減0～60cm(190～250cm)，公稱筘幅減0～80cm(280cm以上)
織造范圍	短纖：Ne100～Ne5
	長絲：50D～900D
緯紗選擇	雙噴、四噴自由選擇
動力	通過電磁制動器直接控制、定位停車
	按鈕開關雙手操作、正反轉緩慢運動
	超啟動馬達3.0kw(凸輪開口)3.7kw(多臂開口)6.5kw(提花開口)
引緯	主噴嘴、副噴嘴并用式	延伸噴嘴
	使用異型鋼筘
	輔助主噴嘴
開口	曲柄開口：最多6頁綜框
	積極式凸輪開口：最多8頁綜框
	電子多臂開口：最多16頁綜框
	電子提花開口：
送經	積極式連續送經
	單經軸(280cm以下)	雙織軸
	積極式松經，采用雙后梁
	邊盤直徑￠800	￠914、￠1000
卷取	電子卷取	機械卷取
	緯密范圍：25～205根/英寸(機械卷取)，25～300根/英寸(電子卷取)
	布長計數：顯示織造報表，具有定長停車功能
	最大卷布直徑：￠600mm(凸輪、多臂、提花開口)，￠520mm(曲柄開口)
	邊撐：上置式
打緯	曲柄式多筘座腳打緯機構
	四連桿打緯(190～280cm),六連桿打緯(280cm以上)
測長儲緯	振動式儲緯器
緯紗架	落地式4只筒紗(2噴)，落地式8只筒紗(4噴)
絞邊	行星齒輪式絞邊裝置
紗端處理	采用捕紗方式握持住單側紗端、棄邊卷取
剪緯	機械式剪刀
潤滑	主傳動部分為油浴式，手動集中供油	自動集中供油
停車裝置	斷緯：光電式探緯器、雙探頭
	斷經：電氣接觸式六排停經片
	其它：絞邊紗、棄邊紗斷頭自停
	停車原因分析：觸摸屏上顯示信息，多功能4色燈停車顯示
自動化	人工智能觸摸屏：具有參數設定、自動控制、自動監控、自我診斷功能
	找斷緯裝置：自動找梭口
	通過變頻器作慢點動（正反轉）
	USB數據接口

公稱筘幅 （英寸）		190 (75)	210 (83)	230 (91)	250 (98)	260 (102)	280 (110)	330 (130)	360 (142)
A		1900	2100	2300	2500	2600	2800	3300	3600
曲柄開口	W	3950	4150	4350	4550	4650	4850	5350	5650
	B	3480	3680	3880	4080	4180	4380	4880	5180
消極式凸輪開口	W	4060	4260	4460	／	／	／	／	／
	B	3590	3790	3990	／	／	／	／	／
積極式凸輪開口 (STAUBLI:1351)	W	4300	4500	4700	4900	5000	5200	5700	6000
	B	3830	4030	4230	4430	4530	4730	5230	5530
下置式積極多臂(STAUBLI:2658)	W	4390	4590	4790	4990	5090	5290	5790	6090
	B	3920	4120	4320	4520	4620	4820	5320	5620
